同轴开关
旁路开关
高可靠性
良好的插损重复性
高隔离度
使用寿命＞100万次
-
配置选件
-
获取报价
-
-
技术指标
-
订购信息
-
资料库

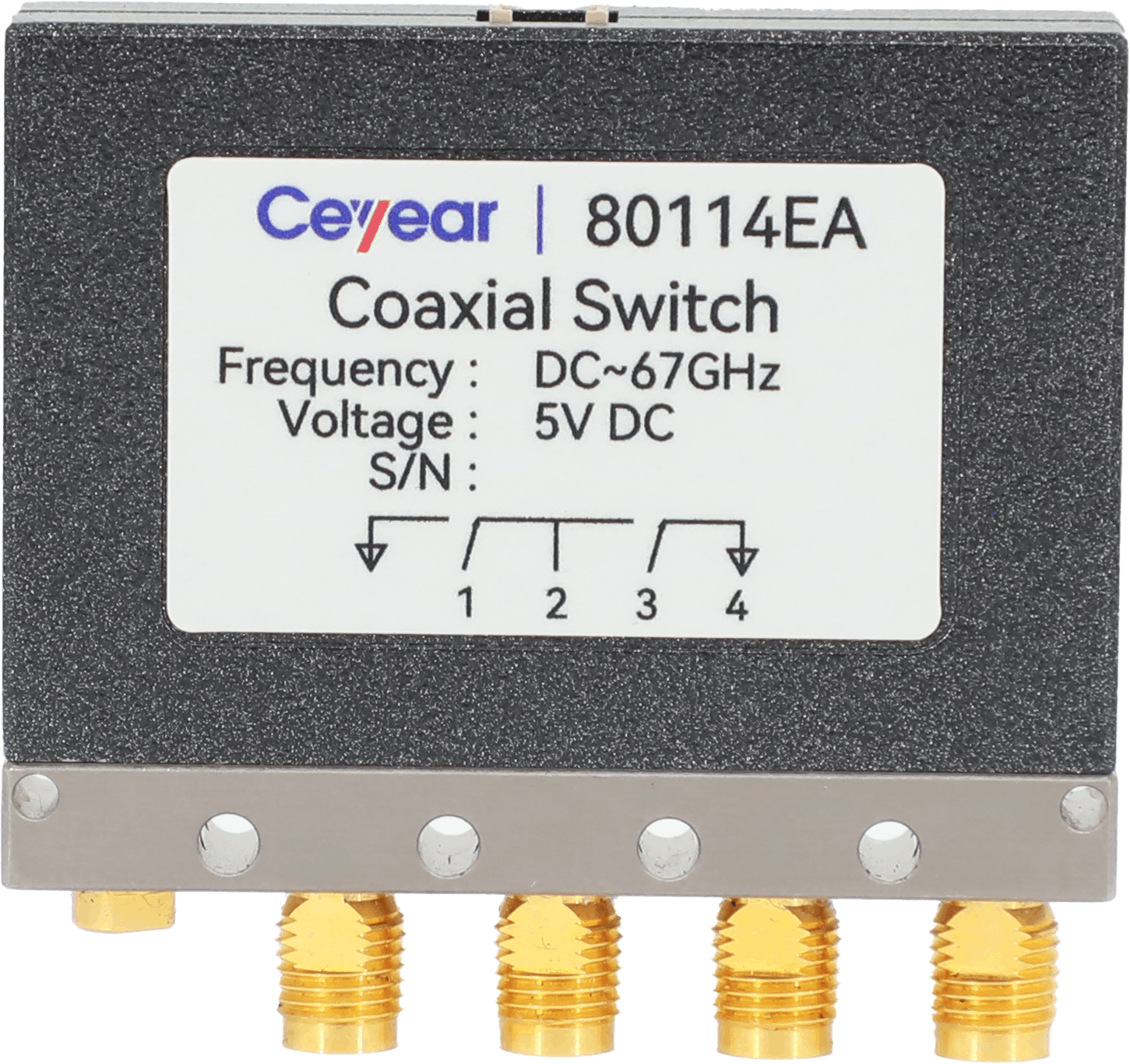

旁路开关（端接负载、自保持、TTL控制）
型号 | 80110A | 80110DA | 80114EA |
名称 | 同轴开关 | 同轴开关 | 同轴开关 |
类型 | 旁路开关 | 旁路开关 | 旁路开关 |
频率范围（GHz） | DC～26.5 | DC～50 | DC～67 |
驻波比(Max) | 1.20(DC～4GHz) 1.30(4～12.4GHz) 1.50(12.4～26.5GHz) | 1.25(DC～10GHz) 1.50(10～20GHz) 1.80(20～50GHz) | 1.25(DC～10GHz) 1.50(10～20GHz) 1.90(20～67GHz) |
插入损耗 （dB Max） | 0.20(DC～4GHz) 0.30(4～12.4GHz) 0.60(12.4～26.5GHz) | 0.60(DC～10GHz) 0.80(10～20GHz) 1.00(20～50GHz) | 0.60(DC～10GHz) 0.80(10～20GHz) 1.50(20～67GHz) |
隔离度 （dB Min） | 60(DC～26.5GHz) | 85(DC～10GHz) 77(10～20GHz) 70(20～50GHz) | 85(DC～10GHz) 77(10～20GHz) 70(20～67GHz) |
承受功率 （陆续在波W Max） | 40 (DC～12.4GHz) 20(12.4～26.5GHz) | 20(DC～10GHz) 5(10～20GHz) 2(20～50GHz) | 15(DC～10GHz) 5(10～20GHz) 1(20～67GHz) |
切换时间 (ms Max) | 15，常温 | 15，常温 | 15，常温 |
重复性 （dB Max） | 0.05 | 0.1 | 0.3 |
寿命 (万次 Min） | 100 | 100 | 100 |
接口形式 | SMA（f） | 2.4mm（f） | 1.85mm（f） |
有无负载 | 有负载 | ||
直流驱动 电压(V) | +4.8～+6（额定值+5V） | ||
直流驱动 电流(±10%mA) | 860（+5V，常温） | ||
继电器结构 | 自保持 | ||
控制方式 | TTL低 | ||
